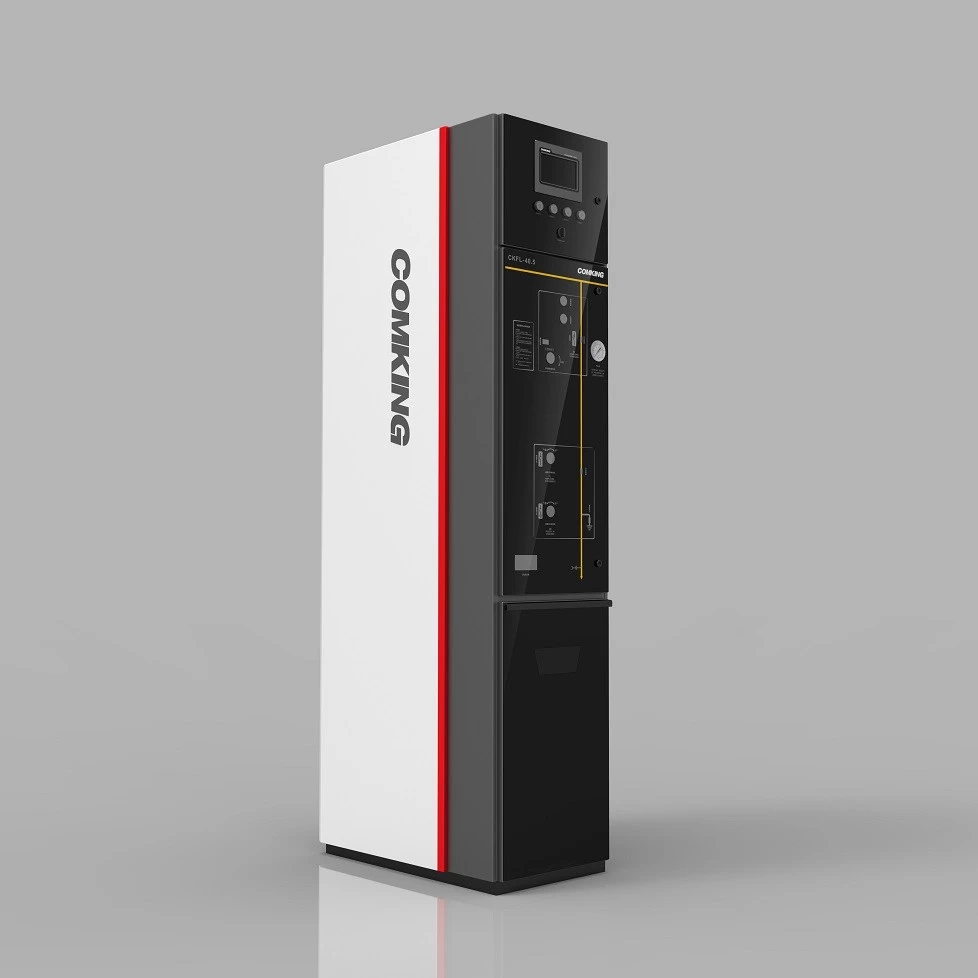

CKFL-12/24/40.5 ซีรีส์ SF6 RMU แบบหุ้มฉนวนเต็มที่ (ยูนิตหลักของวงแหวน)
- ความปลอดภัย: ใช้สื่อฉนวน SF6 หุ้มฉนวนและปิดผนึกอย่างสมบูรณ์ และระดับการป้องกันคือ IP67
- ความประหยัด: โครงสร้างกะทัดรัด ปริมาณน้อย การออกแบบแบบแยกส่วน และไม่ต้องบำรุงรักษา
- ประสิทธิภาพที่ยอดเยี่ยม: หลังจากการวิเคราะห์การจำลองสนามไฟฟ้า การคำนวณ และการเพิ่มประสิทธิภาพ
- รูปแบบที่ยืดหยุ่น: มีโครงสร้างกราวด์ด้านบนแบบแยกส่วนบนและโครงสร้างกราวด์ด้านล่างแบบแยกส่วนด้านล่างเพื่อตอบสนองความต้องการของรูปแบบที่แตกต่างกัน
►ภาพรวมผลิตภัณฑ์
CKFL-12/24/40.5กิโลโวลต์ ซีรีส์ SF6 ตู้เครือข่ายวงแหวนสวิตช์เกียร์หุ้มฉนวนปลอดแก๊สส่วนใหญ่ประกอบด้วยหน่วยการทำงานสามหน่วย ได้แก่ หน่วย V (หน่วยเบรกเกอร์), หน่วย C (หน่วยสวิตช์โหลด) และหน่วย F (หน่วยตู้รวมฟิวส์สวิตช์โหลด) แต่ละชุดสามารถขยายได้ตามต้องการทั้งด้านซ้ายและด้านขวา และจัดเรียงตามต้องการตามรูปแบบการออกแบบที่แตกต่างกันเพื่อให้ตรงตามข้อกำหนดการกำหนดค่าที่แตกต่างกัน กล่องแก๊สทำจากแผ่นสแตนเลสนำเข้า (มาตรฐานสูง) โดยใช้การตัดด้วยเลเซอร์ขั้นสูงและเทคโนโลยีการเชื่อมด้วยหุ่นยนต์อัตโนมัติ
ตู้เป่าลม CKFL ใช้กันอย่างแพร่หลายในเครือข่ายวงแหวนอุตสาหกรรมและพลเรือนและแหล่งจ่ายไฟปลายทาง โดยเฉพาะอย่างยิ่งในสถานีจ่ายไฟรองขนาดเล็ก สถานีเปลี่ยน สถานประกอบการอุตสาหกรรมและเหมืองแร่ สนามบิน ทางรถไฟ พื้นที่เชิงพาณิชย์ อาคารสูง ทางหลวง รถไฟใต้ดิน อุโมงค์ และสาขาอื่น ๆ
►พารามิเตอร์ทางเทคนิค
| หมายเลขซีเรียล | ชื่อพารามิเตอร์ | หน่วย | โมดูลซี | เอฟโมดูล | โมดูลวี | ||||||||||||
| สวิตช์โหลด | เครื่องใช้ไฟฟ้ารวม | เบรกเกอร์ | เบรกเกอร์ | ||||||||||||||
| 1 | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กิโลโวลต์ | 12 | 24 | 40.5 | 12 | 24 | 12 | 24 | 40.5 | 12 | 24 | 40.5 | ||||
| 2 | ความถี่ที่กำหนด | เฮิรตซ์ | 50 | 50 | 50 | 50 | |||||||||||
| 3 | จัดอันดับปัจจุบัน | ก | 630 | 125 | 630 | 1250 | |||||||||||
| 4 | กระแสไฟชาร์จทำลายสายเคเบิลที่กำหนด | ก | 20 | 20 | / | / | |||||||||||
| 5 | พิกัดกระแสปิดลัดวงจร (ค่าสูงสุด) | เคเอ | 50 | ขึ้นอยู่กับฟิวส์ | 50 | 63 | 63 | 50 | 80 | ||||||||
| 6 | จัดอันดับกระแสไฟลัดวงจร | เคเอ | / | ขึ้นอยู่กับฟิวส์ | 20 | / | / | / | / | ||||||||
| 7 | จัดอันดับความต้านทานระยะสั้นในปัจจุบัน | เคเอ | 50 | / | 20 | 25 | 25 | 20 | 31.5 | ||||||||
| 8 | จัดอันดับกระแสการถ่ายโอนขัดจังหวะ | ก | / | 1700 | / | / | / | / | / | / | |||||||
| 9 | ระดับฉนวนที่ได้รับการจัดอันดับ | ความถี่ไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า | กราวด์ถึงกราวด์และเฟสต่อเฟส |
กิโลโวลต์ | 42 | 50 | 95 | 42 | 50 | 42 | 50 | 95 | 42 | 50 | 95 | ||
| 10 | หยุดพัก | กิโลโวลต์ | 48 | 60 | 118 | 48 | 60 | 48 | 60 | 118 | 48 | 60 | 118 | ||||
| 11 | จัดอันดับแรงดันไฟฟ้าอิมพัลส์ฟ้าผ่า | กราวด์ถึงกราวด์และเฟสต่อเฟส |
กิโลโวลต์ | 75 | 125 | 185 | 75 | 125 | 75 | 125 | 185 | 75 | 125 | 185 | |||
| 12 | หยุดพัก | กิโลโวลต์ | 85 | 145 | 215 | 85 | 145 | 85 | 145 | 215 | 85 | 145 | 215 | ||||
| 13 | ชีวิตเครื่องกล | เวลา | 5,000 | 10,000 | |||||||||||||
| 14 | อายุการใช้งานทางกลของสวิตช์กราวด์ | เวลา | ≥3000 | ||||||||||||||
| 15 | ความดันเงินเฟ้อ SF6 ของกล่องปิดผนึก (ความดันเกจ) | เมปา | 0.035-0.040 | ||||||||||||||
| 16 | อัตราการรั่วไหลของก๊าซ SF6 ต่อปี | / | ≤0.02% | ||||||||||||||
►คุณสมบัติผลิตภัณฑ์
ความปลอดภัย: ใช้สื่อฉนวน SF6 หุ้มฉนวนและปิดผนึกอย่างสมบูรณ์ และระดับการป้องกันคือ IP67
ความประหยัด: โครงสร้างกะทัดรัด ปริมาณน้อย การออกแบบแบบแยกส่วน และไม่ต้องบำรุงรักษา
ประสิทธิภาพที่ยอดเยี่ยม: หลังจากการวิเคราะห์การจำลองสนามไฟฟ้า การคำนวณ และการเพิ่มประสิทธิภาพ
รูปแบบที่ยืดหยุ่น: มีโครงสร้างกราวด์ด้านบนแบบแยกส่วนบนและโครงสร้างกราวด์ด้านล่างแบบแยกส่วนด้านล่างเพื่อตอบสนองความต้องการของรูปแบบที่แตกต่างกัน
การขยายที่สะดวก: สามารถขยายทั้งด้านข้างและการขยายด้านบนได้ และสามารถขยายและเปลี่ยนยูนิตได้ตามต้องการ
ความฉลาดระดับสูง: ตอบสนองความต้องการของกริดอัจฉริยะและการทำงานและการบำรุงรักษาอัจฉริยะของ Stกte Grid และ South Grid
จูไห่ กำลังดำเนินการ Electric Co., Ltd-ผู้นำของจีน ผู้ผลิตยูนิตหลักของวงแหวนหุ้มฉนวนอากาศโดยนำเสนอโซลูชั่นด้านพลังงานที่มีประสิทธิภาพและเชื่อถือได้ คลิกเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับนวัตกรรมเทคโนโลยีที่ช่วยอัพเกรดระบบไฟฟ้า!
