►Descripción general del producto

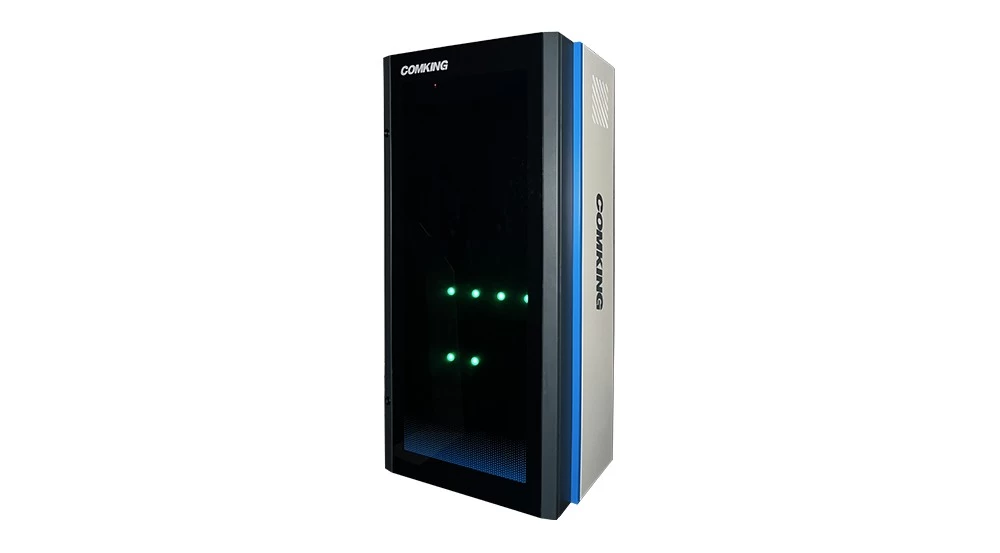

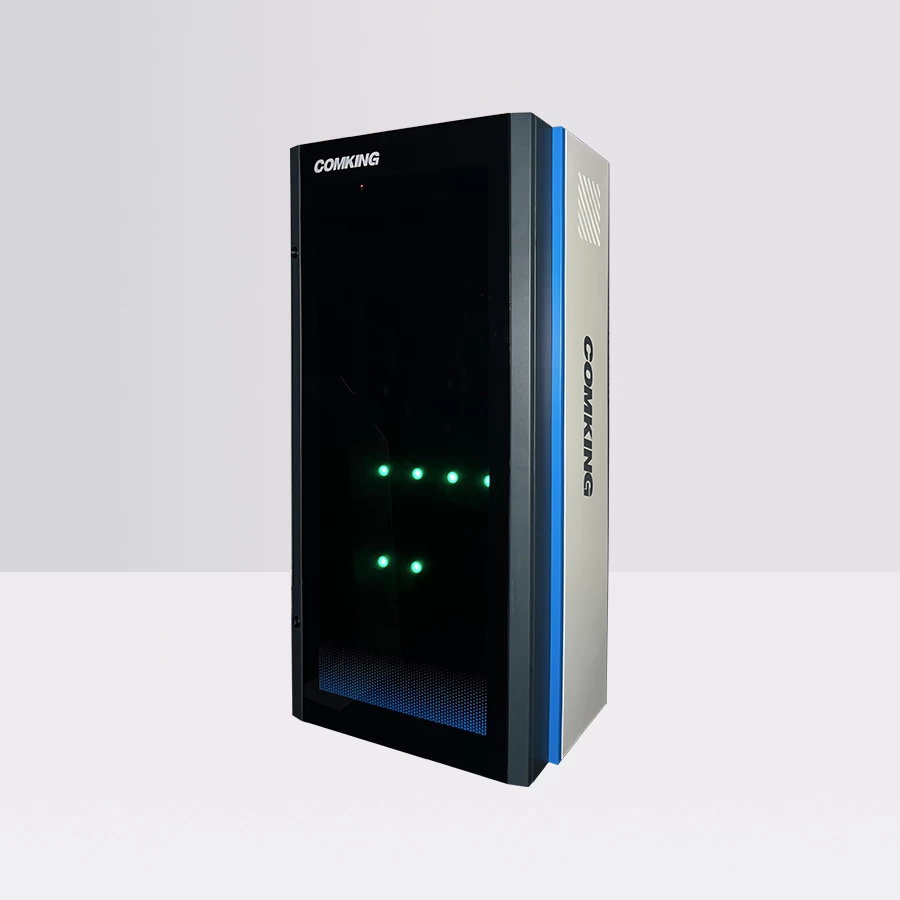

El terminal de automatización de distribución CKPM602 (en adelante, DTU) es adecuado para redes de distribución con niveles de voltaje de 10 kV y superiores. Se puede aplicar a sistemas de automatización de distribución con suministro de energía dual, operando en configuraciones de circuito abierto o cerrado.

El CKPM602 es un terminal para estaciones de automatización de distribución tipo caja, que proporciona funciones de monitoreo, control y detección de fallas locales y remotas para aparamenta a través de las cantidades de corriente, voltaje y estado de varias líneas dentro de la estación.

El terminal de automatización de distribución CKPM602 puede funcionar como un terminal de automatización de distribución tradicional o como un producto para la automatización de distribución primaria y secundaria integrada.

►Características del producto

Potente plataforma de hardware y software
El dispositivo utiliza tecnología avanzada de procesamiento de señales digitales, tecnología de comunicación de red industrial de alta velocidad, tecnología de integración de múltiples CPU, conjuntos de chips industriales integrados y un sistema operativo multitarea en tiempo real, lo que garantiza una gran estabilidad, alta confiabilidad, excelente rendimiento en tiempo real, amplia adaptabilidad ambiental y potente funcionalidad, cumpliendo así con los requisitos de confiabilidad y rendimiento en tiempo real del sistema de energía. El dispositivo cuenta con un convertidor A/D de 16 bits de alta precisión, con una precisión de medición de corriente y voltaje que alcanza la clase 0,2 y una precisión de medición de potencia que alcanza la clase 0,5.

Diseño Estructural Especializado
El dispositivo cuenta con un chasis estándar 4U de 19 pulgadas con una popular estructura modular enchufable frontal, tamaño compacto y poca profundidad, lo que hace que la instalación sea conveniente. Admite un máximo de 16 circuitos, cada circuito consta de 3 canales de medición remota, 6 canales de señal remota y 2 canales de control remoto. El diseño modular funcional permite agregar o eliminar funciones a través de módulos enchufables, lo que permite la capacidad plug-and-play y admite el intercambio en caliente.

Fuerte inmunidad a interferencias, no requiere ajustes y fácil mantenimiento.
El dispositivo utiliza aislamiento multinivel y medidas de blindaje efectivas, con una cuidadosa consideración de varias estrategias de mitigación de interferencias en el diseño desde el chasis hasta la placa de circuito impreso y la selección de componentes. La pantalla de grupo no requiere medidas de mitigación de interferencias externas, lo que simplifica tanto el diseño como el mantenimiento operativo.

Toda la unidad no contiene componentes ajustables y emplea dispositivos de grado industrial de alta precisión y alta estabilidad para evitar desviaciones causadas por cambios ambientales o operaciones prolongadas. Una función integral de autocomprobación registra registros detallados de diversas anomalías dentro del dispositivo, que se pueden cargar en la estación principal. Un sistema de medición de temperatura integrado monitorea eficazmente las condiciones ambientales internas del dispositivo. Pasó con éxito las pruebas de compatibilidad electromagnética (EMC) a nivel nacional para sobretensiones eléctricas, radiación electromagnética, interferencias transitorias y otras 12 categorías al más alto nivel.

La seguridad de la información es confiable.
Equipado con una función de autenticación unidireccional que cumple con el Documento de Regulación Nacional No. 168 [2011] utilizando tecnología de clave asimétrica. Cuenta con un sistema integral de gestión de permisos de mantenimiento, que requiere verificación de autorización antes de poder realizar cualquier operación de mantenimiento en el dispositivo.

Herramientas de mantenimiento fáciles de usar.
Diseñado para la automatización de la distribución, el mantenimiento remoto del terminal alimentador, el software de la herramienta de mantenimiento del dispositivo ofrece tres funciones de configuración principales: configuración del canal del dispositivo, configuración de parámetros fijos y configuración de la tabla de puntos de reenvío. Con estas tres funciones de configuración, se pueden completar varias aplicaciones de ingeniería a través de la configuración sin la necesidad de modificar el programa, lo que mejora significativamente la confiabilidad del dispositivo. La herramienta cuenta con un alto nivel de facilidad de uso, ayudando convenientemente a la puesta en servicio en el sitio con la visualización de señales remotas y mediciones remotas, salida de control remoto, registros de dispositivos con precisión de microsegundos, configuración del módulo GPRS y prueba de los protocolos IEC101 e IEC104.

►Especificaciones del producto

• Soporte máximo para 16 intervalos de bucle de circuito
• 3 canales de medida remota: IA, IB, IC, o IA, IC, 3I0
• 6 canales de señales remotas: posición abierta, posición cerrada, energía no almacenada, interruptor de puesta a tierra, aislamiento, standby
• 2 canales de control remoto: disparo, cierre
• Voltaje y corriente a nivel 0,2, potencia a nivel 0,5, frecuencia a nivel ±0,01
• 3 canales de RS232, 3 canales de RS485 y 2 canales de RJ45
• 2 canales, con cantidad de interruptor de nivel 0,2 y voltaje de entrada de cantidad de estado: DC24V/DC48V, voltaje de arranque (60%~75%)
• ≤2ms, rebote 1~65535ms configurable
• encendido, apagado ≥ 10 5, ancho de pulso 1~65535ms configurable
